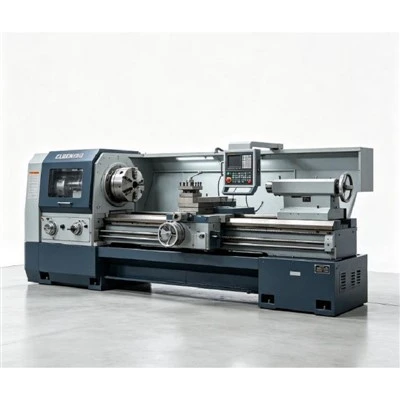

Pedwar Canllaw CNC Turn

Mae'r Four Guideway CNC Turn wedi'i beiriannu ar gyfer peiriannu-trwm, manwl gywir o gydrannau diwydiannol mawr ychwanegol. Yn cynnwys dyluniad gwely ultra-eang, mae ei system cymorth pedwar canllaw yn lleihau gwyriad strwythurol yn sylweddol, yn lleddfu dirgryniad torri, ac yn sicrhau cywirdeb peiriannu parhaus o dan lwythi torque uchel hyd at 20 tunnell.

Anfon ymchwiliad

Cyflwyniad Cynnyrch

Manylebau Peiriant Nodweddiadol

Eitem	Manyleb
Math Peiriant	Pedwar Canllaw CNC Turn
Swing Dros y Gwely	800 - 2500 mm
Diamedr Troi Uchaf	600 - 2200 mm
Hyd Troi Uchaf	1500 - 12000 mm
Diamedr Eger Spindle	105 - 500 mm
Cyflymder gwerthyd	Yn ôl cyfluniad
Pŵer Modur Spindle	22 - 132 kW
Maint Chuck	500 - 2000 mm
Uchafswm Pwysau Workpiece	Hyd at 20 tunnell
Pwysau Peiriant	Yn ôl cyfluniad y peiriant
Math o Ganllaw	Strwythur Pedwar Canllaw-trwm
System CNC	FANUC / Siemens / Opsiynau Eraill
Post Offer	Math Hydrolig / Trydan / Servo
Tailstock	Math Llawlyfr neu Hydrolig

Prif Fanteision

Gallu llwyth uchel ar gyfer rhannau rhy fawr:Wedi'i beiriannu i drin darnau gwaith enfawr heb blygu gwely neu gamlinio echelin.

Peiriannu Sefydlog o dan Llwythi Dynamig:Amodau torri llyfn yn ystod garwhau-defnyddiau cryfder uchel (dur carbon, dur aloi, dur di-staen, haearn bwrw).

Adeiladwyd ar gyfer Dyletswydd Ddiwydiannol 24/7:Mae{0}}dyluniad sefydlog thermol ac iro awtomatig parhaus yn caniatáu i'r{1}}gweithrediad ffatri cloc rownd ddi-dor.

Ceisiadau

Offer Olew a Nwy:Cyrff falf mawr, fflansau piblinellau, pibellau casio, coleri dril tanfor.
Offer ynni:Siafftiau tyrbin dŵr/stêm, rotorau generadur, ffitiadau pŵer niwclear.
Adeiladu llongau:Siafftiau llafn gwthio, stociau llyw, llewys gyrru morol.
Mwyngloddio a Peiriannau Trwm:Siafftiau gyriant trwm, drymiau craen, prif werthydau gwasgydd.

Gallu Peiriannu

Troi Diamedr Mawr:Ffensys, disgiau, cyrff falf, a llewys mawr.
Cyfradd Tynnu Deunydd Trwm (MRR):Garwio cyflym siafftiau dur ffug a chastiadau trwm.
Siafft Hir a Throi Pibellau:Dyluniadau gwelyau estynedig gyda seibiannau cyson ar gyfer siafftiau morol a silindrau hydrolig.
Cynhwysedd Llwyth Trwm:Peiriannu rhannau sy'n fwy na 5 i 20 tunnell heb fflecs strwythurol.

Dylunio Strwythur Peiriant

Gwely Cast Dyletswydd Trwm -:Castio thermol wedi'i leddfu gan straen gyda nodweddion amsugno sioc uchel.
Canllawiau caled a thir:Cyrhaeddodd caledwch y canllaw HRC 52+ trwy galedu ymsefydlu amledd, tir manwl gywir ar gyfer y traul lleiaf.
Sgriwiau Peli Cywir Uchel-:Sgriwiau peli diamedr mawr wedi'u llwytho ymlaen llaw wedi'u cysylltu'n uniongyrchol â moduron servo ar gyfer cywirdeb lleoliadol dibynadwy.

Cyfluniadau Dewisol

-Enllys Spindle Mawr ychwanegol:Hyd at 500 mm turio ar gyfer peiriannu pen pibell hir.
Tyredau Hydrolig / Servo:Cyflymder newid offer cyflym gydag opsiynau offer byw ar gyfer melino / drilio.
Cynffon Trwm Hydrolig:Lleoli cwils modur gyda chlampio byrdwn parhaus ar gyfer siafftiau hir.
Seibiannau Cyson Ar Gau/Agored:Rholer-teipiwch-gostau trwm cyson ar gyfer cynnal gweithfannau hyd at 20 tunnell.
Offer Awtomatiaeth a Mesur:Cludwyr sglodion awtomatig, gosodiadau gweithfan/offeryn Renishaw, a systemau gwasgedd uchel oerydd.

Rheoli Ansawdd

Uniondeb Castio:Canfod diffygion uwchsonig a rhyddhad straen thermol cyn peiriannu.
Cywirdeb Canllaw:Mesur interferomedr laser ar gyfer uniondeb gwely a chyfochredd.
Cydbwyso Dynamig:Profi cydbwysedd deinamig cydosod gwerthyd i leihau rhediad cyflymder uchel.
Prawf lleoli laser:Graddnodi laser-hyd llawn ar gyfer iawndal gwall traw.
Rhedeg Sych 48 Awr a Thorri Treialu:Llawn-llwytho treial torri parhaus ar samplau workpiece cyn llofnodi'r ffatri-i ffwrdd.

Cefnogaeth Fyd-eang, Cludo a Gwasanaeth Ôl Gwerthu

Pecynnu a Logisteg:Caenu gwrth-rhwd, gwactod-lapio rhwystr wedi'i selio, a-mowntio sgid dur trwm ar gyfer cludo cefnfor yn ddiogel.
Ar-Comisiynu Safle:Peirianwyr gwasanaeth maes ar gael ledled y byd ar gyfer gosod, sefydlu sylfaen, a hyfforddi gweithredwyr.
Rhannau ac Ymateb Technegol:Gwarant cyflawn 12 mis, cefnogaeth dechnegol oes, a rhannau traul critigol yn cael eu hanfon o fewn 48 awr trwy global express.

FAQ

C: Pa fantais sylfaenol y mae turn pedwar canllaw yn ei chynnig dros beiriant canllaw dau-safonol?

A: Mae'r cynllun pedwar canllaw yn darparu dwbl yr ardal gyswllt strwythurol ar gyfer y cyfrwy. Mae hyn yn lleihau clebran torri yn ddramatig, yn atal gwyriad gwely o dan lwythi tunnell 10+, ac yn dyblu bywyd mewnosod offer yn ystod garwio trwm.

C: Pa fanylion allweddol sydd eu hangen i dderbyn cynnig technegol cywir?

A: Er mwyn darparu'r cyfluniad model gorau posibl, darparwch luniadau workpiece, gradd deunydd, diamedr / hyd mwyaf, cyfanswm pwysau'r gweithle, a'r goddefiannau gofynnol.

C: A ellir addasu manylebau peiriant ar gyfer darnau penodol o weithle neu feintiau turio?

A: Ydw. Gellir teilwra hyd gwely (hyd at 12 metr), diamedr swing, turio gwerthyd, system chuck, a rheolwyr CNC i gyd-fynd â'ch union ofynion llinell gynhyrchu.

C: Sut ydych chi'n gwarantu cywirdeb ar-beiriannau gwely hir yn ystod taith y môr?

A: Mae gwelyau'n cael eu hatgyfnerthu'n fodwlar, yn cael eu lleddfu gan straen, ac yn cael eu cludo ar sylfeini dur trwm. Mae trachywiredd geometrig terfynol yn cael ei ail-galibro ar y safle gan ddefnyddio ymyrwyr laser yn ystod y gosodiad.
